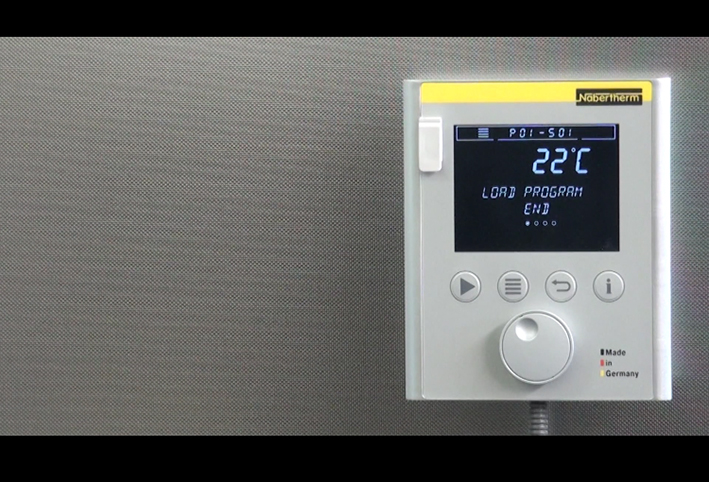

Här kan du få beskrivning på svenska,  i en rad instruktionsfilmer.   Se länk:

http://www.nabertherm.se/tutorials/controllers/se

Om jag fattat det rätt, kan man även få styrningen att visa svensk text… (?)

Tack för tipset men vi har testat det även på svenska, hm ja vi får försöka igen. Tack iaf. :)

Vi får nog ordning på det. Ovana.

Hej

Jag har nyligen köpt en Nabertherm ugn,har tidigare haft Skuttugn som jag älskade men pga flytt så sålde jag den.Ville köpa en Skutt igen men pga Corona låg tillverkningen i USA nere och jag blev rekommenderad Nabertherm som fanns direkt.

Nu har jag provat ALLT,men är inte alls nöjd med den,för det första var manualen totalt obegriplig,trots att jag fick en kortversion på svenska,försökte lägga in mina egna kurvor,men det funkade inte.till sist fick jag betala för rådgivning,ägaren till keramikaffären kom hem och hjälpte mej programmera,men nu har jag idag öppnat en stengodsugn för andra gången,den tog 12 timmar att komma upp i cone  5,1200 grader,bara det är alldeles för länge så alla sakerna blev sönderbrända och är bara att kassera.

Jag är mycket missnöjd med ugnen,Skutt var så enkel,bara att knappa in topptemp sen klarade den resten och alla glasyrer blev perfekta.

Funderar på att sälja ugnen och vänta på en Skutt eller helt lägga av med keramik,så känns det nu iallafall.

1.  Blev den verkligen ställd på "full fart" där det ska vara full fart….?

2.  Hur många liter är ugnen på, och hur många kW…….?

Det är en toppmatad 160 liter.

Det var keramikern som sålde den som programmerade in den

På sidan av ugnen står det 9 kw

Ok,  inget fel på effekt/volymförhållandet, som jag kan se.

Återstår då frågan hur den blev programmerad…        ??

Fick denna tabellen.

Ska det verkligen ta 12 Tim att komma upp i 1200 grader?det gjorde det aldrig med Skutt

Först och främst undrar jag vem som säljer styrningen B400 till en keramikugn, och varför….?   Det är egentligen inget fel på själva styrningen , men det blir inte så användarvänligt,  i alla fall inte förrän man lärt sig den….   B400 säljs normalt till laboratorieugnar, och till annan, icke keramisk processteknik…   Så varför…?    Jag förstår att du är konfunderad över den info du fått…..och den info du saknar…

Så till programmen som du visar…..de verkar inte vara gjorda av någon keramiker…   Jag vill inte kalla dem heltokiga,  men så här knepiga behöver de inte vara….     Till att börja med behövs inte så många segment för "vanliga" bränningar.     En skröjbränning borde se ut ungefär så här:

Segment 1:    100 c/h  till 600°C. (°C)

Segment 2:    Full fart till sluttemperaturen, t.ex. 970°C   (°C)       (**** se nedan)    Därefter en hålltid (H) på 15 minuter.      Slut på segment 2 och slut på bränningen.

-------------------------------------------------------------

Eller en glasyrbränning:

Segment 1:    150 c/h  till  300°C  (°C)

Segment 2:    Full fart ill önskad topptemperatur.   (°C)        (**** se nedan)    Därefter en hålltid (H) på t.ex. 15 minuter.  Slut på segment 2, och slut på bränningen.

-------------------------------------------------------------

Så här enkelt borde det vara  (vilket det kanske är, i själva verket…?)

****  "Full fart":    Jag känner inte till just denna automatik, men på de Nabertherm-automatiker jag känner till,  får man "full fart" genom att lägga 0 (noll) i  den "tidsruta" man önskar, antingen i "c/h"  eller i "t".  Prova det.

Eftersom denna automatik inte är "keramikeranpassad", finns det kanske inte någon keramikeranpassad manual till den…….den verkar dock enkel om man använder den på ett enkelt sätt…….      Du får testa litet…..

Det är säkert inget fel på din utrustning, men informationen brister uppenbart….!!  När du hittat "full fart" och rensat upp litet i de onödiga snårigheterna, tror jag att ditt problem är löst.

🙂

Varför inte bara använda dom förprogrammerade programmen. Så kan man nöja sig med att sänka eller höja sluttemperaturen.

#11:    Men vad var ev. förinlagt…?        Och vad blev verkligen inlagt senare….?      Tabellen ovan känns inte som en "bra start med en ny ugn"……

Man kan så som jag vet sätta den på fabriksinställningarna. Det finns ett normalt skröjprogram, ett långsamt skröjprogram, 1050, 1150 och 1250 grader.

Var hittade du den infon…?

Här några möjligheter för att få det förprogrammerade. Om man nu inte vill programmera själv, kräver att man gör det ett par gånger innan det sitter på ryggmärgen

Tack för all info och din hjälp Bosse

Ska prova programmera dina kurvor.

Återkommer efter jag har kört en glasyrugn.

De flesta av mina glasyrer har rekommenderad temperatur cone 5-6 så därför blev den förinställda för varm den gick ju till 1240.

Hörs igen 👍🏼

Ställ in på punkt 3

Tryck på den stora knappen

Välj program

Första programmet är normal förglödning, välj det

Namnge genom att trycka, vrida på stora knappen

Första segmentet skall se ut som på fotot

Vrid på stora knappen för att komma vidare

Vrid igen

Vrid igen, nu är programmet färdigt, tryck länge på stora knappen så kan man välja om man vill spara programmet

Betyder "rate step"  "full fart" på den här styrningen….?

Nej det betyder bara värdet på just det segmentet. Full fart är bara att nolla eller 1 minut går också om jag minns rätt

Jag har bara standard programmen som jag använder, har jag behov av lägre eller högre temp. Eller hålltid så ändrar jag det. Man skall då bara komma ihåg att ändra tillbaka.

Ok….då skall Bettanclay m.a.o. prova 0 eller (kanske) 1  i det snabba segmentet…..   Jag tror på "0",  eftersom Nabertherm tidigare alltid angett det vid full fart….

Ja det använder jag, 0 menar jag och det har funkat fint nu några år. Man kan inte säga att just dom här stortavlorna är enkla, det tog lite tid att tänka omvänt som man ju skall. TC 323 som jag också har är hundra gånger enklare att starta med, minuter och temperatur, inget annat.

#6 varför programmerade han? Dom är ju programmerade från start och det är vettiga program.

#31:   Tänkte samma sak när du berättade om de förinlagda programmen…..

Men det kan ju vara så att vissa  styrningar INTE förses med förinlagda program, beroende på vad styrningen säljs tillsammans med, och vem som köper osv………???   Ja, det är bara en möjlig spekulation..

Nej det tror jag inte. Jag träffar dom på Naber ganska ofta och har aldrig hört om att det skulle finnas utan program. Och det skulle ju också vara meningslöst till just så enkla användningsområden. Annat kanske om det är frågan om något speciellt teknisk keramik eller så.

Alla i 400 serien har fasta program

#4 du skall inte ge upp, det är absolut inget fel på ugnen och har försäljaren strulat till det så måste det väl finnas en garanti. Jag håller med om att det inte är den lättaste styrtavlan, men när man har lärt sig så blir man glad. Det finns så många grejor på den men man behöver faktiskt nästan inte något av det.

Kan du inte få programmen på USB och bara Mata in det

Hej! Nu väcker jag liv i denna tråd. Jag har just köpt en Nabertherm Top130 och då förra ägaren hade grejat lite med de förinställda programmen så vill jag lägga till en skröj på 950 grader. Jag undrar om jag har gjort/programmerat segmenten rätt, är det någon som vet? Programmet innehåller 4 st segment. Vet inte om bilderna blev i ordning. Det jag undrar mest är i segment 2, ska time står på 0 för full fart? Det stod 00:20 innan?

Vänliga hälsningar, Ellen

#37: I varje segment kan man välja "RATE" eller "TID" för att ange uppvärmningshastigheten.
Det är bara två sätt att ange samma sak.

Rate
°C/h upp till måltemperaturen, t.ex. 100°C/h till målet 600°C

Tid:
Om du t.ex. vill ha 100°C/h till måltemperatur 600°C, kan du ange tiden 06:00 upp till 600°C, vilket blir samma hastighet som ovanstående..

Om du vill ha "full fart" i ett segment, väljer du tiden 00:00

Om jag fattat rätt, är "TA" segmentets starttemperatur.

Om ett segment skall vara en hålltid, skall den ha samma start- och sluttemperatur.

Programmet du visar i #0 är inlagt så här.
Ser ut som ett normalt, men litet långsamt (försiktigt) skröjprogram.
Inget konstigt….

🙂

Har ni en manual…?

Tack Bo§e! Vilket bra och tydligt svar! Jag förstår! Det var så jag hade tänkt mig ha programmet! :-)

Tror du att utjämnings tiden på 20 min är bra? Läste här ovan eller i en annan tråd att 15 minuter va bra, men det kanske inte spelar någon roll.

Visst är det så att man ska ha avluftningen öppen upp till 600 grader och sen stänger jag den när den kör fullfart upp till 950 grader?

Ja jag har en svensk manual men den är inte helt lätt att tyda och förstå. Fann absolut inte en så bra beskrivning som du skrev i boken.

#40: Ja, skröjprogrammet ser helt normalt ut. 20 minuters utjämning är ok.

Avluftningen: Ja, det är ok att göra som du föreslår.
Om du vill slippa passa den tiden, kan du ha en (pytte)liten öppning från början till slut….

Jag har sett den manualen, och tycker också att den hade kunnat göras litet mer pedagogisk…🙂
Den är detaljerad, men får styrningen att verka svårare än den faktiskt är. Den är ju egentligen ganska enkel.

Ja den är sannerligen svårförståelig!
Men vad gött! Då är jag redo att sätta min första skröj i helgen! 🙂

Tack Bo§e! Ha en fin helg!

👍

Hej på er! Nu har jag en ny fråga! Det är ett förinställt glasyrprogram.
Det ser ut som sådant:
Segment 1: 0°C --> 600°C, 100°C/h

Segment 2: 600°C --> 1220°C, här är tiden inställd på 20 minuter och det är detta jag tycker är så konstigt? Ska den inte vara inställd på 0 för att gå på full fart från 600 till 1220? Ingen ugn orkar väl gå från 600 till 1220 på 20 minuter?

Segment 3: Utjämning 1220°C i 15 min,
Program slut.

#44: Verkar konstigt.

Konstigt 1:
Varför så långsamt Segment 1 om det är en glasyrbränning…och varför ända upp till 600°C…? Fungerar såklart, men är onödigt…

Konstigt 2:
Ja, här borde det vara "full fart", vilket på Nabertherms styrningar brukar anges med "0".

Nu är jag ute på djupa vatten (!), men kan det vara så att tiden "20 minuter" anger en hålltid vid segment 2, och inte uppvärmningshastigheten…?
Titta efter vad som mer står på displayen när "20" syns.

Nej det låter konstigt, gör som du säger så blir det bra, och som Bosse säger så kan det ju vara en hålltid, och full fart redan från början, finns ingen anledning till att köra så långsamt upp till 600 grader

#45 #46: Så kul att ni är så snabba att svara!

Hur snabbt hade ni kört första segmentet? Eller om jag frågar såhär, hur hade ni ställt in det i alla aspekter?

Jaa jag bifogar en bild på vad jag kan se så får vi se om vi blir nått klokare.

#47: Vid glasyrbränning av gods som redan är skröjat, kan man ta ut svängarna en hel del, men om man vill lägga in ett program med litet "gardering", fungerar 150°C/h upp till 300°C bra som segment 1. Segment 2: Full fart. Därefter lämplig utjämningstid (kanske 15 minuter).
Så kan ett "säkert" glasyrprogram se ut.

De där 00:20 i segment 2, förstår jag inte riktigt, om det avser själva uppvärmningstiden. Det skulle ju i praktiken bli "full fart", eftersom ingen ugn orkar värma så fort….

Jag är inte så hemma på just din styrnings alla funktioner, men hos andra Nabertherm-styrningar finns en valbar "hålltid" i varje segment, som man kan välja, eller välja bort.
I varje segment får man där ta ställning till:
Uppvärmningshastighet (minuter, eller °C/h)
Måltemperatur för segmentet. (°C)
Hålltid, minuter (om ingen hålltid önskas, välj "0")

Jag tänker att det….kanske….är en sådan hålltid du hamnat på, och inte uppvärmningshastigheten. ???
Här kan jag dock ha fel…..kanske segmenten är uppbyggda på ett annat sätt i ditt fall…?

T.ex: Anges uppvärmningshastigeten alltid i "rate" (°C/h), eller alternativt i "tid" (h:m) i denna styrtavla..? I vissa fall kan man välja hur hastigheten anges.

#48: Okej! Ja, jag vill ha ett tryggt program för jag ska bränna känsliga saker. Men då tar jag och kör på detta sätt som på bilderna.

Ska kolla upp det där med hålltider, tack Bosse!

#49: Ja, det ju väldigt tryggt ut. Brytpunkt 600°C är egentligen onödigt högt, men det gör ju heller ingen skada…

#50: Kanske kör ner den till 500 grader. Men jag förstår tänket

#51: "Försiktighet är en dygd", heter det, och det stöder jag..🙂

Man skall förstås inte uppmuntra till dumdristighet, men för att skapa litet perspektiv, kan jag nämna att det förekommer att man, t.ex. om man enbart bränner muggar, kan köra glasyrprogrammet i ett enda segment, med full fart från start.
Själv skulle jag nog inte köra på det sättet….så bråttom har jag nog aldrig haft…🙂

Jag läste på litet grand, och det verkar som att man fritt kan välja "rate" (°C/h) eller "Time" (hh:mm) som hastighetsangivelse i varje segment.

Däremot hittade jag inget om någon eventuell hålltid i segmenten, så den "time" du fick upp, är troligen kopplad till uppvärmningshastigheten.

#53 ja så är det och hålltid kommer automatiskt efter angiven temperatur och tid, vill man inte ha det så hoppar man över
